热力管网温度压力异常如何快速定位？无线传感网关方案配置解析

一、热力管网异常定位为什么难？

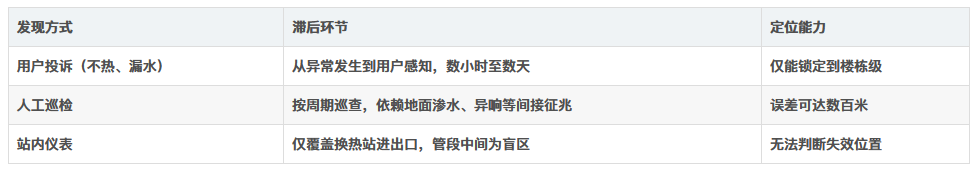

热力管网埋于地下，温度、压力异常的传统发现路径存在三重滞后：

核心矛盾：换热站数据有、用户端投诉有，中间数公里管段无数据，异常定位只能“二分法”人工排查，效率极低。

二、无线传感网关方案如何实现管段级定位？

方案逻辑是在关键节点部署温度/压力传感器+无线网关，将管网切分为若干可独立研判的监测区间，形成“站—网—户”三层完整数据链：

换热站（源头）→ 管段节点（中段）→ 楼栋入口（末端）

定位原理基于能量与压力平衡：

   若A节点供水温度正常、下游B节点温度骤降→泄漏或换热异常发生在A-B区间；

   若沿线压力梯度在某节点突变→阻力增大（堵塞）或泄漏点位于该节点上游近距离处。

监测区间切分越密，定位精度越高——区间从“公里级”压缩至“百米级”，排查时间从数小时降至分钟级。

三、为什么选无线方案而非有线？

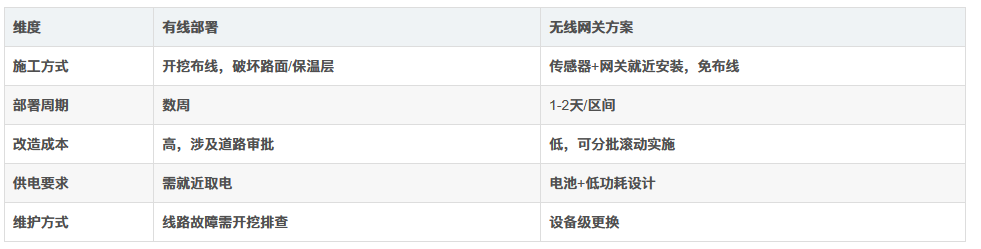

对于已建管网改造项目，无线方案以免开挖、快部署、可扩展三项优势成为主流选择。

四、网关配置的四层架构如何设计？

参照城市生命线网关的通用配置逻辑，热力场景需针对性调整：

① 感知接入层：网关通过RS485/Modbus接入温度、压力变送器，点表配置采集频率——供水温度5分钟/次，压力1分钟/次，异常触发时自动加密至10秒/次。

② 边缘预处理层：本地执行阈值判断与变化率计算（如温降速率>0.5℃/min即判定异常），仅上传特征值与报警事件，大幅降低蜂窝流量。

③ 通信传输层：MQTT over TLS上行，QoS分级——遥测用QoS 0，温压异常报警用QoS 1，确保告警必达；配置遗嘱消息（LWT），设备掉线平台立即感知，杜绝静默盲区。

④ 平台对接层：Topic按 热力/管线/节点/参数 层级设计，与GIS一张图绑定，报警自动在地图上高亮异常区间。

五、异常快速定位的研判逻辑如何配置？

平台侧配置三步递进式研判规则：

第一步：单点阈值告警——温度偏离设计值±10%、压力超限即触发，定位至节点。

第二步：区间对比研判——比对上下游节点供水温度差，温差超过设定值（如3℃），判定泄漏发生在该区间。

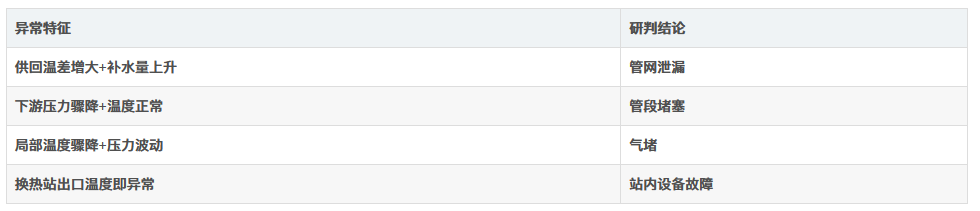

第三步：多源耦合确认——关联补水量、回水温度、循环泵运行数据，区分“泄漏、堵塞、气堵、换热器故障”四类异常，避免误判：

六、现场部署有哪些关键配置原则？

结合热力场景特殊工况（高温、潮湿井室、冬夏温差大），四条实操原则：

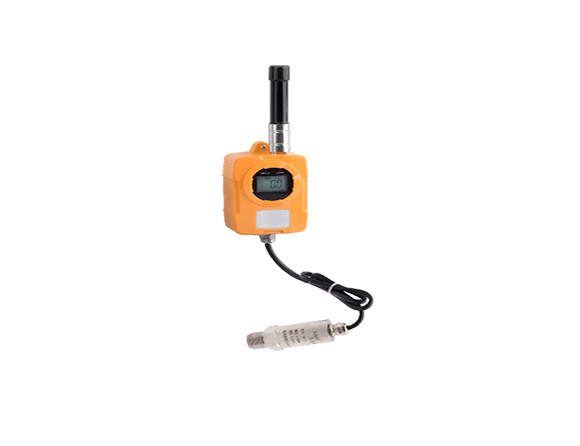

   传感器选型：温度监测优先选择耐高温封装（≥150℃工况），压力变送器量程按1.5倍工作压力预留；

   供电策略：采用“低频采集+异常即报”分级模式，电池续航确保覆盖整个采暖季；

   通信冗余：节点网关配置4G+LoRa双通道，井室金属屏蔽严重点位优先LoRa中继至井上网关再转4G；

   断线韧性：网关本地缓存≥7天数据，断网续传采用时间戳补发，确保寒潮期通信中断不丢数据。

热力管网异常定位的本质，是用无线传感网关填补“站—户”之间的数据盲区，将管网从“黑箱”切分为可量化研判的监测区间。配置核心不在单台设备参数，而在区间划分密度、边缘研判规则、QoS分级告警、多源耦合定位四项系统设计。当温度压力数据沿着管网连续贯通，异常定位从“天级排查”进化为“分钟级锁定”，这正是热力管网数字化改造降本增效的直接体现。
