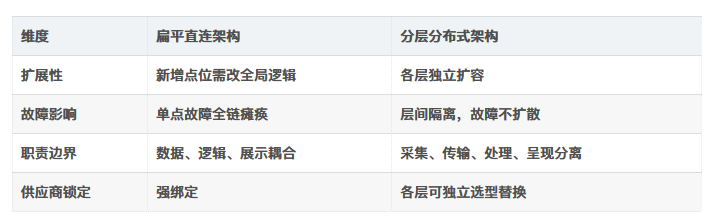

排水管网点位分散、环境恶劣、业务多元，分层架构的本质是用清晰的职责切分应对复杂的业务场景：

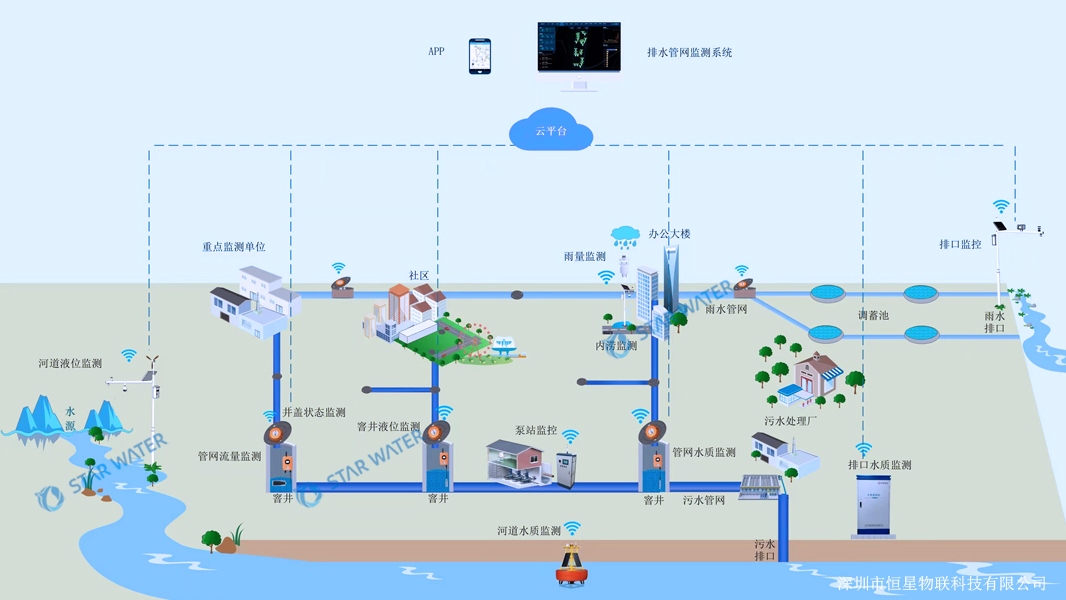

主流方案普遍采用"感知-传输-平台-应用"四层架构，配合"分布式采集、集中式管理"的运行模式——数据自下而上流动、指令自上而下执行。
感知层是系统的"神经末梢"，部署于窨井、泵站、易涝点、排口等关键节点。

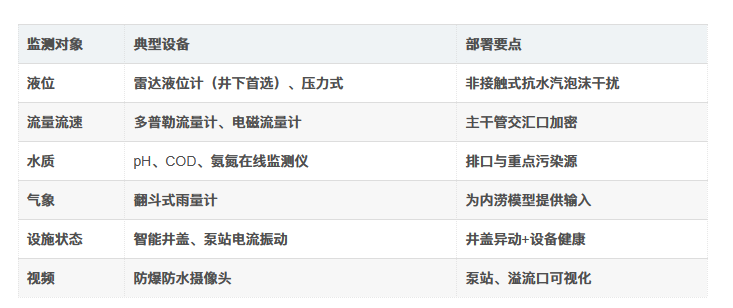

设备矩阵按监测目标分类：
核心配置原则：井下设备防护等级≥IP68；传感器环境适应性比实验室精度更重要；采集频率分级——稳态1分钟/次，异常触发加密至10秒/次，兼顾功耗与时效。

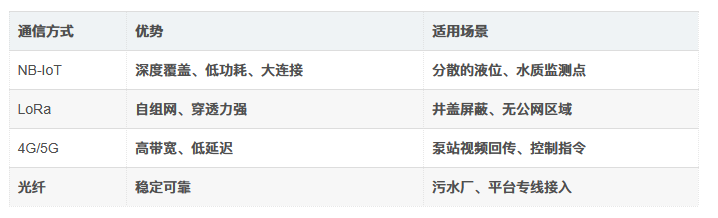

传输层的核心矛盾是井下信号弱、功耗受限与数据实时性的平衡，解法是混合组网+协议标准化：
边缘计算网关是传输层的关键枢纽：通过RS485/Modbus接入前端传感器，本地完成数据清洗（剔除野值）、阈值判断（液位超警戒、涨速超限）、数据聚合（平稳期压缩为15分钟均值），通信峰值削减80%以上。
协议层统一采用MQTT：发布/订阅模式降低设备与平台耦合，QoS分级保障——遥测QoS 0、报警QoS 1、控制指令QoS 2，配合遗嘱消息（LWT）杜绝设备静默掉线。传输过程强制TLS加密，符合等保2.0要求。
平台层是系统的"大脑"，四大核心组件缺一不可：
① 数据接入中台：MQTT Broker统一接入，设备影子管理在线状态，支持万级并发。
② 数据处理与存储：时序数据库存储高频监测数据，GIS数据库管理管网拓扑，关系库管理设备台账与业务数据，三者协同支撑多维查询。
③ 分析引擎：
水力模型：结合降雨预报与管网承载力，推演内涝风险等级；
管网诊断模型：基于上下游液位对比定位淤堵点，基于旱雨季流量对比识别雨污混接与外水入渗；
预警引擎：多级阈值（关注/预警/告警）+变化率+持续时间复合研判，替代单一水位报警。
④ 安全与治理：设备一机一证、Topic级ACL最小权限、日志审计留存≥6个月，满足等保三级要求。

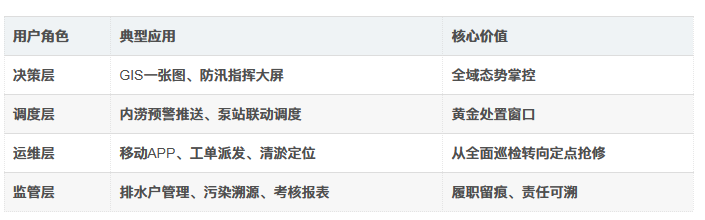

应用层面向不同角色提供差异化界面，实现"数据—决策—处置"闭环：
闭环能力：报警触发→自动生成工单→现场处置上传→后台核验→归档复盘，实现"监测—预警—调度—处置—复核"全流程数字化。
三个衔接原则决定架构质量：
接口标准化：感知层通过Modbus接入网关，网关通过MQTT接入平台，平台通过API/数据订阅开放给应用，任一层可独立替换供应商；
数据分级处理：边缘做"快判断"（秒级阈值、变化率），平台做"深研判"（多源耦合、模型推演），两端分工而非重复建设；
弹性扩展：新增监测类型只需扩展感知端与对应Topic，平台与上层应用通过数据订阅机制自适应，避免"加一个参数改一遍全局"。
排水管网监测的四层架构，本质是"感知在前端、判断在边缘、决策在云端、行动在应用"的分工体系。感知层解决"测得准"（环境适应性优先）、传输层解决"传得稳"（混合组网+边缘预处理）、平台层解决"看得懂"（模型与诊断）、应用层解决"用得上"（业务闭环）。架构设计的成败不在于单点技术选型有多先进，而在于层间接口的标准化程度与数据流的清晰程度——这直接决定了系统能否随业务扩展持续演进，避免沦为"建成即定型"的信息孤岛。
